Ger flätade kabelhylsor elektromagnetisk skärmning?
Som leverantör av flätade kabelhylsor stöter jag ofta på förfrågningar från kunder angående våra produkters elektromagnetiska skärmningsförmåga. I det här blogginlägget kommer jag att fördjupa mig i vetenskapen bakom elektromagnetisk skärmning, utforska om flätade kabelhylsor kan erbjuda ett sådant skydd och lyfta fram egenskaperna hos våra olika flätade kabelhylsorprodukter.
Förstå elektromagnetisk skärmning
Elektromagnetisk störning (EMI) och radiofrekvensstörning (RFI) är vanliga problem i moderna elektroniska system. EMI hänvisar till störningar i en elektronisk enhets funktion orsakad av elektromagnetisk strålning från externa källor. RFI är en typ av EMI som specifikt involverar radiofrekvenssignaler. Elektromagnetisk skärmning är processen att reducera det elektromagnetiska fältet i ett utrymme genom att blockera passagen av elektromagnetiska vågor. Detta uppnås vanligtvis genom att använda material som kan absorbera eller reflektera dessa vågor.
Effektiviteten av elektromagnetisk skärmning mäts i decibel (dB). Ett högre dB-värde indikerar bättre skärmningsprestanda. Till exempel kan ett skärmningsmaterial med en klassificering av 30 dB minska den elektromagnetiska fältstyrkan med en faktor på 1000.
Hur flätade kabelhylsor fungerar
Flätade kabelhylsor är gjorda av sammanvävning av trådar av olika material. De vanligaste materialen som används i flätade kabelhylsor inkluderar metaller som koppar, förtennad koppar och icke-metalliska material som glasfiber.
Metalliska flätade kabelhylsor, särskilt de som är gjorda av koppar eller förtennad koppar, har potential att ge elektromagnetisk skärmning. Koppar är en utmärkt ledare av elektricitet, och när den vävs in i en fläta bildar den ett ledande nät runt kabeln. När en elektromagnetisk våg möter detta ledande nät, inducerar den en elektrisk ström i nätet. Enligt Faradays lag om elektromagnetisk induktion skapar denna inducerade ström ett sekundärt elektromagnetiskt fält som motsätter sig det ursprungliga fältet, vilket effektivt minskar mängden elektromagnetisk strålning som kan penetrera hylsan och nå kabeln inuti.
Icke - metalliska flätade kabelhylsor, som t.exHögtemperaturglasfiberrör, tillhandahåller inte elektromagnetisk skärmning på egen hand. Glasfiber är en isolator, och den har inte de ledande egenskaper som krävs för att interagera med elektromagnetiska vågor på samma sätt som metaller. Glasfiberhylsor kan dock erbjuda andra fördelar såsom hög temperaturbeständighet och mekaniskt skydd för kablar.
Faktorer som påverkar skärmningsprestandan hos flätade kabelhylsor
- Material: Som nämnts tidigare är den typ av material som används i flätan avgörande. Koppar och förtennad koppar är bland de bästa materialen för elektromagnetisk skärmning på grund av sin höga ledningsförmåga. Förtennad koppar erbjuder den ytterligare fördelen med korrosionsbeständighet, vilket hjälper till att bibehålla avskärmningsprestandan över tid. VårTennpläterade kopparflätade nätrörär ett bra exempel på en produkt som kombinerar god ledningsförmåga med korrosionsbeständighet.
- Flätningstäthet: Flätans täthet, som bestäms av antalet trådar per längdenhet, påverkar också avskärmningsprestandan. En högre flätdensitet innebär att mer ledande material är tillgängligt för att interagera med de elektromagnetiska vågorna, vilket resulterar i bättre avskärmning. Att öka flättätheten gör dock också att hylsan blir styvare och svårare att böja, så en balans måste göras mellan avskärmningsprestanda och flexibilitet.
- Frekvensen av de elektromagnetiska vågorna: Olika flätade kabelhylsor kan prestera olika vid olika frekvenser. I allmänhet är metallflätor mer effektiva vid lägre frekvenser. Vid högre frekvenser spelar skineffekten in, där strömmen tenderar att flyta på ledarens yttre yta. Detta kan minska ledarens effektiva tvärsnittsarea och potentiellt minska skärmningsprestandan.
Testa avskärmningsprestanda
För att exakt bestämma den elektromagnetiska skärmningseffektiviteten hos våra flätade kabelhylsor genomför vi olika tester i vårt laboratorium. Vi använder specialiserad utrustning som spektrumanalysatorer och skärmningskammare för att mäta minskningen av elektromagnetisk fältstyrka när en kabel skyddas av våra hylsor. Dessa tester tillåter oss att förse våra kunder med korrekt information om våra produkters skärmningsprestanda vid olika frekvenser.
Tillämpningar av flätade kabelhylsor med elektromagnetisk skärmning
Flätade kabelhylsor med elektromagnetisk skärmning används ofta i många industrier. Inom flyg- och flygindustrin, där elektroniska system är mycket känsliga för EMI och RFI, används dessa hylsor för att skydda kablar i flygelektronik, kommunikationssystem och navigationsutrustning. Inom bilindustrin används de i elfordon för att skydda högspänningskablarna från elektromagnetiska störningar, vilket säkerställer tillförlitlig drift av fordonets elektriska system.

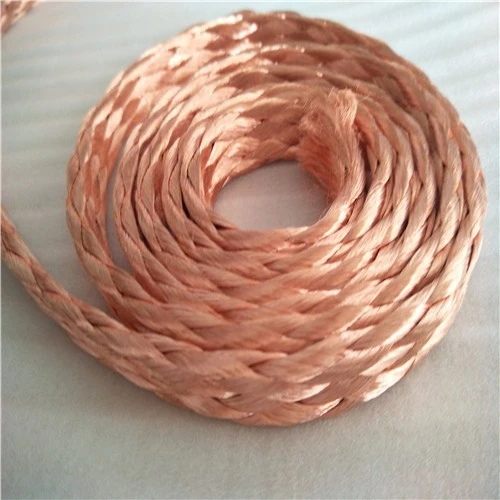

Inom telekommunikationsindustrin används flätade kabelhylsor för att skydda datakablar från extern elektromagnetisk störning, vilket kan orsaka signalförsämring och dataförlust. VårKoppar flätad tejpanvänds ofta i dessa applikationer på grund av dess flexibilitet och goda skärmningsprestanda.
Slutsats
Sammanfattningsvis kan flätade kabelhylsor gjorda av ledande material som koppar och förtennad koppar ge effektiv elektromagnetisk skärmning. Avskärmningsprestandan beror på faktorer som material, flätdensitet och frekvensen av de elektromagnetiska vågorna. Icke-metalliska flätade kabelhylsor, även om de inte ger elektromagnetisk skärmning, erbjuder andra viktiga fördelar som högtemperaturbeständighet och mekaniskt skydd.
Om du letar efter högkvalitativa flätade kabelhylsor med utmärkt elektromagnetisk skärmningsprestanda eller andra funktioner, är vi här för att hjälpa dig. Våra produkter är noggrant designade och testade för att uppfylla de högsta standarderna. Oavsett om du behöver en hylsa för en specifik applikation inom flyg-, bil- eller telekommunikation, har vi rätt lösning för dig. Kontakta oss idag för att diskutera dina krav och starta en upphandlingsförhandling.
Referenser
- "Electromagnetic Compatibility Engineering" av Henry W. Ott.
- "Introduktion till elektromagnetiska fält och vågor" av Sadiku, Matthew NO
